【技術摘要】本技術涉及一種NE板鏈斗式提升機下鏈輪張緊裝置，其特征在于：包括有外殼體、固定設在提升機外殼體內上部的上鏈輪和活動設在外殼體內下部的下鏈輪，所述下鏈輪鉸接在滑動連接于外殼體的下軸承座上，所述下軸承座外端伸出外殼體外，在外殼體上豎設有下端頂壓在下軸承座外端的彈簧桿；采用該裝置保證了設備半年以上運行正常無檢修。

【技術領域】:

    本技術涉及一種NE板鏈提升機下鏈輪張緊裝置。

【背景技術】:

    板鏈斗式提升機主要包括有外殼體、固定設在外殼體內上部的上鏈輪和活動設在外殼體內下部的下鏈輪，下鏈輪鉸接在滑動連接于外殼體的下軸承座上，下軸承座外端伸出外殼體外，在下軸承座外端穿接在一杠桿的中段靠近端點位置，在杠桿外端掛設有配重塊，在生產使用過程中由于進入提升機的來料不均，導致下鏈輪和下鏈輪軸承座跳動頻繁，以致引起配重塊跳動激烈，杠桿容易彎曲、斷裂、下鏈輪軸承座歪斜，在一個月內至少要停機檢修5次杠桿和下鏈輪軸承座等，嚴重影響設備的正常運行。

【實用內容】

    本技術在于提供一種板鏈斗式提升機活動下鏈輪張緊裝置，該板鏈斗式提升機活動下鏈輪張緊裝置不僅結構簡單、設計合理，而且有利于保證設備的穩定運轉。

    本技術板鏈斗式提升機活動下鏈輪張緊裝置，其特征在于:包括有外殼體、固定設在外殼體內上部的上鏈輪和活動設在外殼體內下部的下鏈輪，所述下鏈輪鉸接在滑動連接于外殼體的下軸承座上，所述下軸承座外端伸出外殼體外，在外殼體上豎設有下端頂壓在下軸承座外端的彈簧桿。

    上述彈簧桿包括一豎向穿設在外殼體凸板的螺桿和套在螺桿外圍的預緊彈簧。

    上述下軸承座包括有可沿外殼體上下滑動的滑塊，滑塊側邊設有滾輪，兩側滾輪位于外殼體的兩側邊槽內。

    本技術板鏈斗式提升機活動下鏈輪張緊裝置工作原理:在外殼體上豎設有下端頂壓在下軸承座外端的彈簧桿，從而讓下鏈輪和下鏈輪軸承座的跳動傳遞給彈簧桿，由彈簧桿的彈簧來緩沖下鏈輪和下鏈輪軸承座的跳動，避免了杠桿彎曲、斷裂、下鏈輪軸承座歪斜等的產生，保證了生產設備的正常運行，采用該裝置保證了設備半年以上運行正常無需檢修。

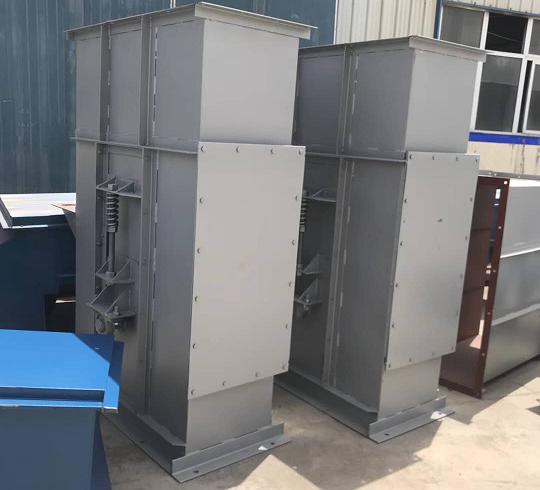

NE板鏈斗式提升機下鏈輪張緊

【具體實施方式】:

   本技術板鏈斗式提升機下鏈輪張緊裝置，包括有外殼體1、固定設在外殼體I內上部的上鏈輪2和活動設在外殼體內下部的下鏈輪3，所述下鏈輪3鉸接在滑動連接于外殼體的下軸承座4上，所述下軸承座4外端伸出外殼體外，在外殼體上豎設有下端頂壓在下軸承座外端的彈簧桿5。

    為了設計合理，上述彈簧桿5包括一豎向穿設在外殼體凸板6的螺桿7和套在螺桿外圍的預緊彈簧8。

    為了便于滑動，上述下軸承座4包括有可沿外殼體上下滑動的滑塊9，滑塊側邊設有滾輪10，兩側滾輪位于外殼體的兩側邊槽11內。該滾輪與側邊槽的配合也可以是燕尾槽的配合；或者滑塊側邊為半圓形凸筋，側邊槽為半圓形凹槽。為了起緩沖作用，螺桿7下端與滑塊9上端面之間設有橡膠墊。

    為了設計合理，兩側邊槽的夾角為2-5度，兩側邊槽的稍微傾斜設置有利于給下鏈輪一個反向力，起到一個活動約束的作用。

    本技術板鏈斗式提升機活動下鏈輪張緊裝置工作原理:在外殼體上豎設有下端頂壓在下軸承座外端的彈簧桿，從而讓下鏈輪和下鏈輪軸承座的跳動傳遞給彈簧桿，由彈簧桿的彈簧來緩沖下鏈輪和下鏈輪軸承座的跳動，避免了杠桿彎曲、斷裂、下鏈輪軸承座歪斜等的產生，保證了提升機的正常運行，采用該裝置保證了設備半年以上運行正常無需檢修。

【技術要求】

1、一種板鏈斗式提升機活動下鏈輪張緊裝置，其特征在于:包括有外殼體、固定設在外殼體內上部的上鏈輪和活動設在外殼體內下部的下鏈輪，所述下鏈輪鉸接在滑動連接于外殼體的下軸承座上，所述下軸承座外端伸出外殼體外，在外殼體上豎設有下端頂壓在下軸承座外端的彈簧桿。

2、根據技術要求1所述的板鏈斗式提升機下鏈輪張緊裝置，其特征在于:所述彈簧桿包括一豎向穿設在外殼體凸板的螺桿和套在螺桿外圍的預緊彈簧。

3、根據技術要求1所述的板鏈斗式提升機下鏈輪張緊裝置，其特征在于:所述下軸承座包括有可沿外殼體上下滑動的滑塊，滑塊側邊設有滾輪，兩側滾輪位于外殼體的兩側邊槽內。
