无码精品日韩专区-亚洲A片一区日韩精品无码-热久久视久久精品18-欧洲亚洲日韩AV综合高清久久久-精品无码专区久久久-国产精品怡红院在线观看-国产一区二区好的精华液-在线观看艾艾影视大全-欧美视频精品一区二区三区99-中文日产无乱码AV在线观

垂直斗式提升機(jī)鏈條過度磨損原因分析及處理辦法：
     經(jīng)現(xiàn)場(chǎng)查看，有的提升機(jī)鏈條行經(jīng)頭尾輪時(shí)，出現(xiàn)銷軸相對(duì)外鏈板轉(zhuǎn)動(dòng)現(xiàn)象，并伴有刺耳的摩擦尖叫聲。開口銷與銷軸同步轉(zhuǎn)動(dòng)，在外鏈板上磨劃形成一個(gè)個(gè)光亮的圓圈，磨損至一定程度時(shí)掉落，導(dǎo)致銷軸后竄，外鏈板脫落。同時(shí)，垂直提升機(jī)頭部振動(dòng)超過12mm/s，并伴有強(qiáng)烈沖擊。


1、斗式提升機(jī)鏈條過度磨損原因分析
　　銷軸與外鏈板的裝配應(yīng)為較大過盈的緊配合，而實(shí)際加工和裝配精度未達(dá)到此項(xiàng)技術(shù)要求。間隙配合導(dǎo)致銷軸相對(duì)外鏈板轉(zhuǎn)動(dòng)，磨斷開口銷，是造成外鏈板脫落的根本原因。輸送磨琢性強(qiáng)的水泥物料時(shí)，堅(jiān)硬的物料微粒進(jìn)入套筒與銷軸間，形成磨粒磨損，磨粒磨損是銷軸與套筒的主要失效形式，疲勞失效的薄弱環(huán)節(jié)則是內(nèi)外鏈板。
      TBZ750斗式提升機(jī)輸送鏈銷軸表面硬度嚴(yán)重不足，耐磨性差，短期內(nèi)大量磨損，致使鏈條節(jié)距改變，加大運(yùn)行沖擊振動(dòng)，惡化鏈傳動(dòng)工況，是產(chǎn)生斷鏈?zhǔn)鹿实闹匾颉?br />各零件的表面硬度是影響其耐磨性的主要因素，既要保證耐磨，又要兼顧耐疲勞，必須做到套筒、銷軸和滾子三個(gè)零件表面硬度的匹配。
      傳動(dòng)機(jī)構(gòu)減速機(jī)高速齒軸多次斷裂，主要是輸送鏈傳動(dòng)工況惡化引起的異常振動(dòng)和尖峰負(fù)荷所致。從齒軸斷面看，是疲勞斷裂，檢測(cè)結(jié)果也表明傳動(dòng)機(jī)構(gòu)本身并不存在制造缺陷和安裝不足。
2、處理辦法

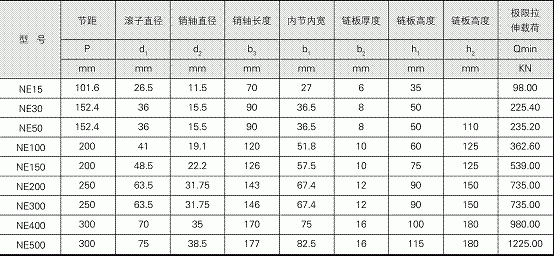

斗式提升機(jī)更換新鏈條，對(duì)新鏈條的制作，我們作了如下技術(shù)改進(jìn)和要求:
1)、優(yōu)化結(jié)構(gòu)，強(qiáng)化加工工藝，保證零件的加工裝配精度。采用削邊銷軸和削邊套筒結(jié)構(gòu)，銷軸與外鏈板、套筒與內(nèi)鏈板的裝配均采用過盈量較大的緊配合(過盈量0.10～0.15mm)，解決了銷軸與外鏈板的相對(duì)轉(zhuǎn)動(dòng)問題。
2)、優(yōu)化選材和熱處理工藝，提高提升機(jī)鏈條的耐磨和抗疲勞性能。套筒:材質(zhì)40Cr，淬火處理HRC50～54；銷軸:材質(zhì)20CrMnMo，滲碳淬火HRC58～62，滲層深度1.5～2mm；滾子:材質(zhì)40Cr，淬火處理HRC48～52；內(nèi)外鏈板:材質(zhì)65Mn，采用沖孔，正火(HB280～320)和擠孔工藝。

上一篇:斗式提升機(jī)現(xiàn)場(chǎng)安裝調(diào)試視頻展示

下一篇:TD/TH/NE斗式提升機(jī)圖紙外形及地腳尺寸匯總
